电阻焊压力测试仪 10KN夹持/座焊压力计 0.3级手持式电极压力计

JD-HD    膜盒式电阻焊接压力测试仪

一、概述

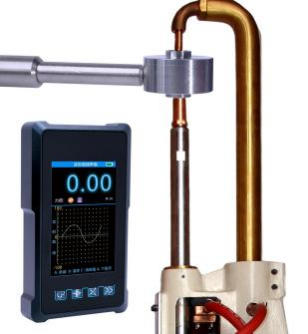

成都精炬达电子科技有限公司生产的这款：膜盒式电阻焊接压力测试仪是专门用于测量膜盒式电阻焊机在焊接过程中施加压力的仪器。在电阻焊接工艺里，焊接压力是影响焊接质量的关键因素之一，合适的压力能确保焊件之间良好的接触电阻，使电流均匀分布，从而保证焊点的强度和质量。该测试仪能够精确测量焊接压力，为焊接工艺的优化和质量控制提供重要依据，广泛应用于电子、汽车、航空航天等行业的电阻焊接生产中。

特点：

· 电阻焊接压力测试仪

·点焊压力检测仪

·便携式电阻焊焊接压力计

·搭配手持仪表数字、曲线、数据表记录

·N、 lb、kg，g 等单位切换

·峰值保持、手动清零、 自动刷新数据可在电脑端导出

1.技术指标

l  采样速率可达 12800Hz；

l  非线性优于 0.01%；精度优于 0.1%；

l  显示分度-99999~999999；

l  电池可进行充放电约 1000 次；

l  模拟信号输入范围-15 ~15mV；

l  温漂小于 20ppm；

l  3200mAh 电池，充满电可持续工作 15 小时；

2.功能特点

l  采样速率 50Hz 至 12800Hz 六档可调，高采样速率捕获峰值更准确；

l  实时曲线与上次历史曲线选择显示，查看工作过程受力情况；

l  实时自动捕获设备峰谷值，分析传感器状态；

l  参数备份与恢复，修改乱了参数也能一键还原；

l  无砝码校准，只需输入传感器参数即可完成校准；

l  使用本司 TEDS 智能传感器，通电自动校准，修改对应单位以及小数点；

l  低电量时仪表界面显示低电量标识，插入充电器时显示充电标识，充电灯指示；

l  使用 TYPE-C 数据线(可选配 RS485)与 PC 直连进行 Modbus 通讯，方便导出力值数据；

l  在本手持测力计接口测试界面，可以查看串口以及无线通讯调试数据；

l  峰谷值历史数据保存 200 组，掉电不丢失；

l  多种警报方式选择，上限警报；下限警报；峰谷值警报；超量程 1.2 倍自动警报；

l  多种捕获方式选择， 门限-门限； 门限-时间； 门限-按键；

l  可选配内置传感器手持仪型号；

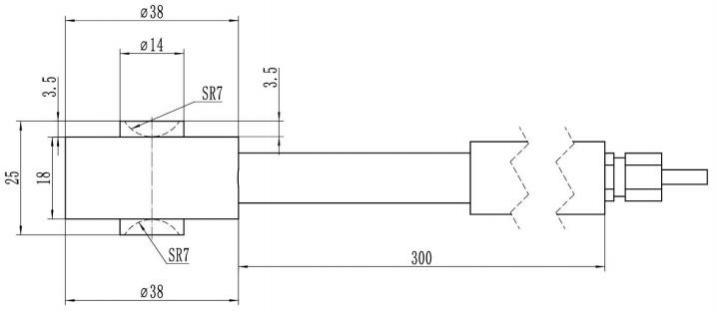

规格参数：

1) 可提供高温传感器，最高工作温度为 150℃。

2) 可提供高阻抗传感器，输出阻抗 1000Ω。

外置传感器，需要通过航插与仪表连接，可选择本司智能传感器。使用智能传感器时，仪表上电即可进行自动校准，免去客户校准烦恼，且需多只传感器切换时十分方便，只需重启仪表即可完成校准，可接任意量程传感器。
